专利名称	一种道路桥梁电缆铺设用保护装置
申请号	2020109334501	申请日期	2020-09-08
公布/公告号	CN112054454B	公布/公告日期	2021-12-10
发明人	刘艳	专利申请人	嘉兴久珥科技有限公司
专利代理人	张生梅	专利代理机构	湖州锦汉专利代理事务所(普通合伙)
专利类型	发明专利	主分类号	H02G3/36(2006.01)I;H02G3/02(2006.01)I
住所	浙江省嘉兴市桐乡市高桥街道南日集镇南日北大街109号2幢2楼
法律状态	2021-12-10 授权;2021-12-07 专利申请权、专利权的转移;2020-12-25 实质审查的生效;2020-12-08 公布
摘要	本发明涉及基建设备技术领域,且公开了一种道路桥梁电缆铺设用保护装置,所述保护器的表面开设有主线孔,所述安装口的内部固定连接有分隔板,所述分隔板的内侧表面固定连接有导轨,所述导轨的底端转动连接有末端滑轮,所述末端滑轮的表面内部绕接有牵引绳,所述导轨的内部活动连接有拉动座,所述拉动座的底面转动连接有滚轮,所述滚轮滚动连接在导轨的内部,所述导轨的顶端转动连接有顶端滑轮,通过插接杆螺纹连接在螺旋柱的内部旋转,转动杆在螺旋柱的内部进行升降,再通过弹簧杆拉动牵引绳来带动限制杆下降限制转动杆脱落,从而达到了将电缆架起,不直接与水泥等材质接触,且可以根据电缆的数量自由决定如何架设的效果。

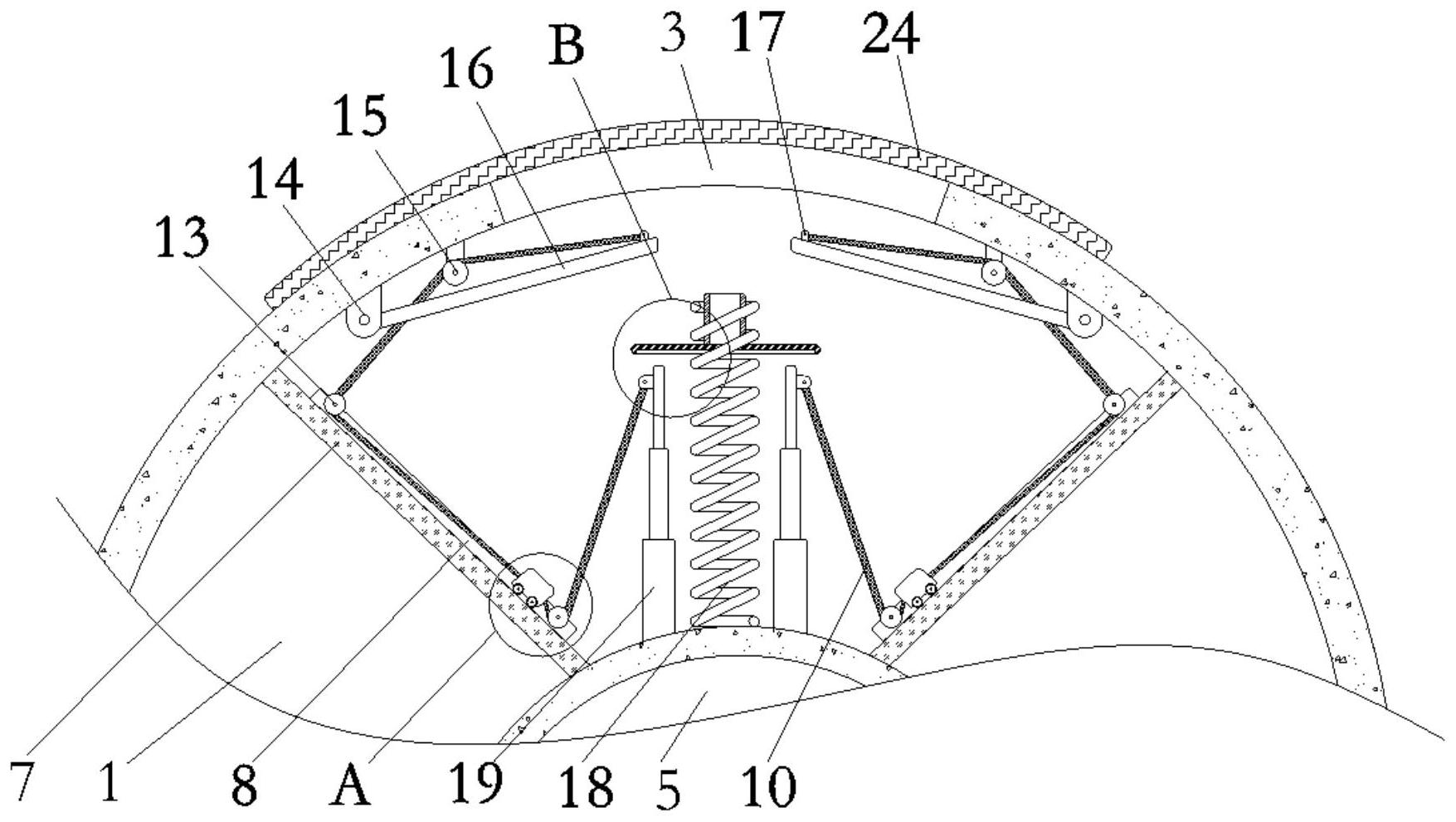

摘要附图

一种道路桥梁电缆铺设用保护装置
